U sektoru proizvodnje inženjerskih strojeva, bušenje naslaganih komponenti uvijek je bilo "tvrd orah". Visoka tvrdoća materijala i složeno međuslojno naprezanje postavljaju dvostruke zahtjeve za otpornost na habanje i stabilnost alata za rezanje. Renomirani proizvođač inženjerskih strojeva suočio se sa značajnim izazovima pri obradi naslaganih čeličnih ploča Q355C. Uvođenje CHTOOLS S-svrdlice donijelo im je izvanredna poboljšanja u učinkovitosti obrade i vijeku trajanja alata!
1.Problem korisnika: usko grlo naslagane obrade, vijek trajanja alata kao ograničavajući faktor

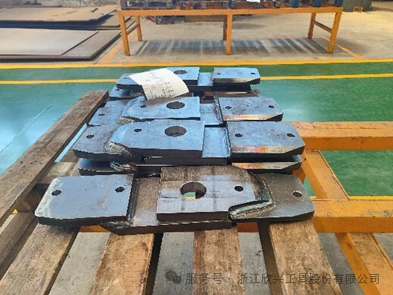

Ova -poznata tvrtka prvenstveno obrađuje složene komponente Q355C, s naslaganim dijelovima debljine 50 mm koji posebno testiraju performanse alata. Prethodno je kupac koristio određenu domaću krunsku bušilicu. Dok je proizvodnja mogla biti dovršena, svaki umetak je mogao obraditi samo 130 radnih komada. Česte izmjene alata ne samo da su usporile napredak proizvodnje već su i povećale troškove nabave alata. "Možemo li produljiti vijek trajanja alata?" Ovo je bila najhitnija potreba kupca.
2.Uvjeti obrade: "Tvrd orah", razumijevanje situacije na-licu mjesta
Ispitajmo parametre opreme i osnovne uvjete za ovaj proces obrade.
|
Vrsta alatnog stroja: obradni centar |
Model stroja: VM-1270GII |
|
Snaga vretena: 15KW |
Sučelje vretena: BT50 |
|
CNC sustav: FANUC |
Način hlađenja: vanjsko hlađenje |
|
Tlak hlađenja: 5 bara |
Preciznost rotacije: 0,01 mm |
|
Materijal za obradu:355C |
Debljina bušenja: 25 mm i 50 mm (50 mm je laminirano) |
3.Izvedba izvornog alata: jedva zadovoljava standarde, nedostaje potencijal
Učinkovitost izvornog alata Φ20.3 bila je 10 sekundi po rupi, s vijekom trajanja alata od samo 130 komada. Ti su podaci očito bili nedostatni za masovnu proizvodnju komponenti inženjerskih strojeva. Dugi zastoji za izmjene alata i brza potrošnja alata izravno su ograničavali povećanje kapaciteta.
4.CHTOOLS S-Drill ulazi u pozornicu: sveobuhvatna nadogradnja performansi, dokazana podacima
Rješavajući kupčeve bolne točke, preporučili smo Chuangheng S{0}}bušilicu. Stvarni rezultati primjene bili su impresivni:
|
Prijateljski krunski dijamant |
Chuangheng S bušilica |
Poboljšanje |
|
|
Obrada materijala |
355C |
355C |
/ |
|
Debljina bušenja |
50 mm |
50 mm |
/ |
|
Ubrzati |
945 o/min |
1255 o/min |
+33% |
|
prijenos hrane |
0,15 mm/r |
0,17 mm/r |
+13% |
|
Vrijeme jedne rupe |
20 sekundi |
14 sekundi |
+43% |
|
život |
130 komada |
260 komada |
+100% |
|
Proširenje promjera pora |
+0.05 mm |
+0.05 mm |
/ |
Podaci jasno pokazuju da S-Drill ne samo da "ubrzava" učinkovitost, već također postiže proboj u udvostručenju vijeka trajanja alata!
Hrapavost rupe Ra6.3
5.Prednosti za kupca: Smanjenje troškova i povećanje učinkovitosti, opipljiva poboljšanja
Izazovi obrade snopa Q355C zbunili su mnoge tvrtke. CHTOOLS S{2}}bušilica, kroz ovaj konkretan slučaj, dokazuje da odabir pravog alata ne samo da može prevladati poteškoće strojne obrade, već i postati moćan pomoćnik za smanjenje troškova i poboljšanje učinkovitosti! Ako se suočavate sa sličnim izazovima strojne obrade, slobodno ostavite poruku za konzultacije. Naš tehnički tim izradit će rješenje za vas.
